Автономный комплекс мониторинга

Знайте, что происходит
на каждом километре
трубопровода

Автоматический контроль без электросети, без выездных бригад и задержек — данные поступают каждую минуту.

до 800 дней автономии
от 1 мин между замерами
−40°C..+60°C рабочий диапазон
Получить консультацию Как это работает ↓
Проблема

Ручной контроль — это риск

Большинство трубопроводов до сих пор контролируются вручную. Это приводит к реальным потерям, авариям, ущербам.

«Пока оператор едет на обход — авария уже случилась!»

ЖУРНАЛ ОБХОДОВ ✓ Вт 09:15 Обход завершён ! Ср 09:15 Нет отметки ! Чт 09:15 Нет отметки 24 ч без сигнала !
24 ч
задержка обнаружения аварии при ручном обходе
● АВАРИЯ +0 ч никто не знает ≈ 10 т. ₽ ↑ УЩЕРБ РАСТЁТ +8 ч утечка не остановлена ≈ 150 т. ₽ ! ОБНАРУЖЕНО ! +24 ч ущерб нанесён ≈ 2 млн ₽
40%
аварий выявляются слишком поздно, нанося ущерб
Прибор 3.8 МПа ≠ Δ 0.7 ЖУРНАЛ ДТ-7 10.04 08:30 4.4 10.04 16:45 4.3 11.04 09:00 4.6 11.04 17:20 4.5 12.04 09:05 4.5 4.5 МПа
15%
погрешность при ручном сборе и вводе показаний
⚡ ⚡ ⚡ ⚡ ⚡ ЛЭП 80% — нет ЛЭП ЛЭП 20% критический участок 20%
80%
критических участков расположены вне электросетей
Решение

Автоматизация, которую можно развернуть за несколько дней

Сейчас
Без автоматизации Оператор Обход: 1 раз в 7 дней — ? ✓ Ручная запись данных — ? ! — ? ✓ Ручная запись данных — ? ! нет данных Звонок! Авария не замечена Авария обнаруживается через ~24 часа
  • Обход раз в неделю
  • Высокие транспортные расходы на объезд
  • Аварии не фиксируются по причине отсутствия дорог и доступа
  • Авария обнаруживается через сутки
  • Данные вводятся вручную
  • Погрешность показаний до 15%
С нашим решением
Автоматический мониторинг Система Данные: от одной минуты ✓ онлайн ✓ онлайн ✓ онлайн Тревога поступает в течение 15 минут
  • Автоматическая передача данных в систему
  • Данные поступают с частотой от одной минуты
  • Ведение оперативных архивов
  • Тревога за 15 минут
  • Оператор выезжает только по тревоге
  • Работа только с тревожными событиями

Данные от одной минуты

Непрерывный мониторинг вместо редких выездных проверок

Тревога за 15 минут

Мгновенное оповещение при выходе параметров за допустимые границы

Без электросети

Работает автономно на солнечной панели и батарее даже в самых удалённых точках

Применение

Подходит для любой трубопроводной инфраструктуры

Везде, где есть трубопроводы и нужен постоянный контроль без лишних затрат на персонал.

Нефть и газ

Контроль нефте- и газопроводов на удалённых месторождениях, обнаружение утечек и несанкционированных врезок

Водоснабжение

Мониторинг водопроводных сетей, обнаружение порывов и несанкционированных отборов воды

Теплоснабжение

Контроль теплосетей, мониторинг температуры и давления теплоносителя, предотвращение аварий в отопительный сезон

Горнодобыча

Мониторинг пульпопроводов, гидротранспорта и систем водоотлива на горнодобывающих предприятиях

Энергетика

Контроль мазутопроводов, паровых трубопроводов и систем охлаждения на электростанциях

Агропромышленность

Мониторинг оросительных систем, водоснабжения животноводческих комплексов и удалённых агрообъектов

Архитектура

Гибкая система под любые условия

Четыре варианта топологии — подбирается в зависимости от удалённости объекта, наличия связи и существующей инфраструктуры.

Выберите вариант подключения

Точка контроля Оператор сотовой связи СИСТЕМА РИСТ БС Оператор сотовой связи 2G/3G/LTE/NB-IoT Интернет Система АПК / Облако Автономность: до 800 дней от батареи Монтаж без кабелей: менее 1 часа

РИСТ → Сотовая сеть → Система

Компактное автономное решение для точек с покрытием сотовых операторов. Прямая передача данных без промежуточного оборудования.

  • Работает до 800 дней от батареи
  • Использование инфраструктуры сотовых операторов
  • Широкая зона покрытия 2G/3G/LTE/NB-IoT
  • Высокая скорость передачи
  • Работа в закрытых APN сотовых операторов
  • Быстрый монтаж без трудоемких СМР и ПНР
  • Отсутствие необходимости прокладки кабелей
  • Дистанционная настройка и диагностика без выезда на объект
Точки контроля LoRa E-32 СИСТЕМА РИСТ-1 РИСТ-2 РИСТ-3 LoRa E-32 LoRa E-32 868 МГц Modbus RTU/TCP Шкаф ТМ Терминальный контроллер или панель оператора 2G/3G/LTE/NB-IoT или FM радиоканал Система АПК / Облако Дальность LoRa E-32: до 10 км в прямой видимости Гибкая интеграция: поддержка ModBus-RTU/TCP

РИСТ → LoRa E-32 → Терминальный контроллер → Система

Решение для объектов, где уже есть терминальный контроллер или панель оператора. LoRa E-32 расширяет зону охвата без прокладки кабелей, а данные уходят в систему по одному из двух каналов.

  • Возможность дооснащения существующих контролируемых пунктов телемеханики базовыми станциями LoRa для увеличения точек контроля;
  • Радиус покрытия локальной сети LoRa до 10 км в условиях прямой видимости
  • Гибкая интеграция при поддержке стандартных промышленных протоколов ModBus-RTU (RS-485) и ModBus-TCP (Ethernet)
ПОЛЕ (провод) ШКАФ ТМ SOLAR СИСТЕМА P T Q Давление Темп-ра Расход Солнечная панель Шкаф ТМ Solar 2G/3G/LTE/NB-IoT или FM радиоканал Система АПК / Облако Питание: солнечная панель + АКБ Буфер при потере связи: до 1000 записей

Шкаф ТМ Solar → Проводные датчики → Система

Автономный контролируемый пункт с широким набором подключаемых датчиков. Данные передаются через один из двух каналов в зависимости от условий объекта.

  • Питание от солнечной панели и АКБ
  • Наличие широкого набора интерфейсов для подключения разнообразных типов датчиков
  • Возможность использования инфраструктуры сотовых операторов (2G/3G/LTE/NB-IoT) - широкая зона покрытия
  • Гибкость построения собственной FM радиосети в зонах без покрытия сотовых сетей
  • Буферизация до 1000 записей при потере связи
ПОЛЕ (провод + LoRa) ШКАФ ТМ SOLAR СИСТЕМА P T РИСТ-1 РИСТ-2 Давление Темп-ра Солнечная панель Шкаф ТМ Solar LoRa E-32 Шкаф ТМ Solar единая точка агрегации 2G/3G/LTE/NB-IoT или FM радиоканал Система АПК / Облако Сигнал: провод + LoRa в одном КП Масштабирование: без замены оборудования

Шкаф ТМ + LoRa + Проводные → Система

Максимальное покрытие: одновременный сбор с проводных и беспроводных датчиков. Данные уходят в систему через один из двух каналов.

  • Проводные и беспроводные датчики в единой системе
  • Возможность использования инфраструктуры сотовых операторов (2G/3G/LTE/NB-IoT) - широкая зона покрытия
  • Гибкость построения собственной FM радиосети в зонах без покрытия сотовых сетей
  • Масштабируется без замены оборудования
  • Буферизация до 1000 записей при потере связи
Интеграция

Подключите к любой системе

Два пути — в зависимости от того, есть ли у вас уже своя диспетчерская система.

Есть своя система?

Наши устройства совместимы со всеми распространёнными стандартами промышленной автоматизации. Подключение без замены существующей инфраструктуры.

Ваш протокол

Не нашли свой протокол? Напишите нам — доработаем интеграцию под ваш API или стандарт.

Нет своей системы?

Облачная платформа «под ключ» — данные видны в браузере через 30 минут после установки датчика. Не нужен сервер, IT-отдел или SCADA.

  • Веб-кабинет с мнемосхемами и трендами
  • Оповещения в Max, SMS и Email
  • Архив, отчёты, выгрузка в Excel
  • REST API для интеграции с вашими системами
Стоимость от
1000 ₽ / датчик в месяц
При оплате за год
500 ₽ / датчик в месяц
Подключиться к платформе
Облачная платформа

Все данные трубопровода — в одном окне

Мнемосхема с показателями в реальном времени, история изменений и тревоги — доступны с любого устройства.

monitoring
▦ ПРОРЫВ Мониторинг
ИИ
Магистральный нефтепровод · Куст №7
● Норма: 5 ● Предупр.: 1 ● Тревога: 1
↻ 14:28:05
ЗД-1 ЗД-2 НС-1 Насос 4.8 МПа К-1 3.6 МПа T: 8.2 °C К-3 4.1 МПа T: 12.4 °C К-5! 5.2 МПа ⚠ Превышение нормы К-4 3.1 МПа Предупреждение К-7 3.8 МПа T: 14.1 °C Норма Предупреждение Тревога 28.04.2026
▦ ПРОРЫВ Мониторинг
ИИ
Куст №7 · скв. П-12
8 6 4 2 0 00:00 04:00 08:00 12:00 16:00 20:00 Давление, МПа Температура, °C Аномалия
2.4мин, МПа
5.9макс, МПа
3.8среднее, МПа
1превышение
▦ ПРОРЫВ Мониторинг
ИИ
27 апр 2026 · обновлено 14:26
ВремяОбъектПараметрЗначениеСтатус
14:23:05Куст №3, П-12Давление6.2 МПаКРИТИЧНО
13:45:12Магистраль Б-7Температура−6 °CПРЕДУПР.
13:02:44Куст №1, П-05Нет связи—ПРЕДУПР.
12:58:01Куст №5, П-08Давление5.1 МПаПРЕДУПР.
11:30:22Насос НС-3Давление1.2 МПаУСТРАНЕНО
Показано 5 из 23 событий · Следующая →
▦ ПРОРЫВ Мониторинг
ИИ
✓ ✓ ✓ ✓ ! ! ! К-1 К-3 К-5 К-7 К-9 НС-1 НС-2 + −
Объекты 1
К-1, Куст №1
К-3, Куст №3
К-5, Куст №5
К-7, Куст №7
К-9 ⚠ Тревога
НС-1, Нас. ст.
НС-2, Нас. ст.
▦ ПРОРЫВ Мониторинг
ИИ
34Датчиков онлайн
99.7%Доступность сети
2Активных тревог
184kЗначений сегодня
Передача данных по объектам
Куст №1
97%
Куст №3
99%
Куст №5
94%
Куст №7
96%
Куст №9
93%
Апрель 2026 · Отправлен на email автоматически

Мнемосхема — давление и температура по каждой точке контроля в реальном времени

Мнемосхемы

Визуальная карта трубопровода с актуальными показателями и цветовой индикацией отклонений

Тренды и архив

История за любой период, графики аномалий, выгрузка в Excel и PDF одной кнопкой

Умные оповещения

Настраиваемые уставки и уведомление в Max, SMS или Email при выходе за границы

Карта объектов

Все точки мониторинга на карте с визуальным статусом и мгновенным переходом к данным

Продукты

Три устройства для любой задачи

Выбирайте под условия объекта — или комбинируйте для максимального покрытия.

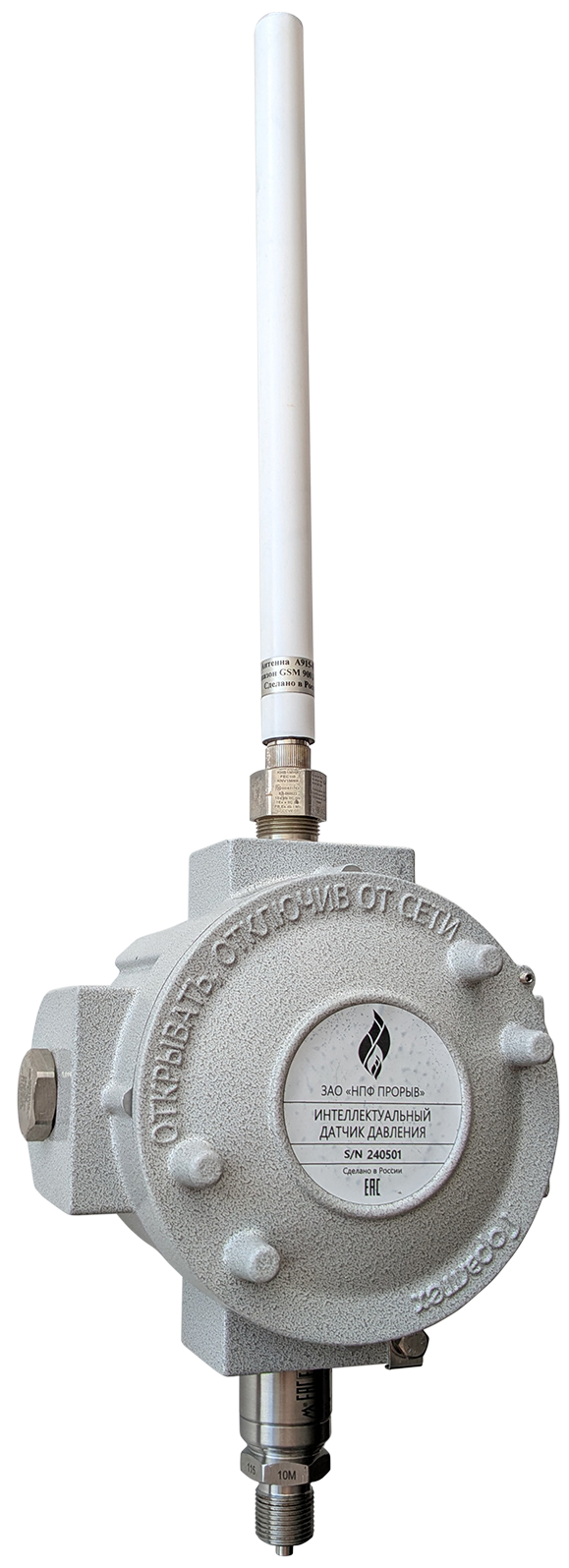

Регистратор интеллектуальный сигналов телеметрии РИСТ
Компактный датчик

РИСТ

Регистратор интеллектуальный сигналов телеметрии

Автономное устройство мониторинга давления и температуры. До 800 дней без замены батареи. Взрывозащищённое исполнение.

800дней автономии
IP68защита корпуса
Exвзрывозащита
Давление0–160 МПа (индивидуально)
Температура среды−100°С…+100°С
Каналы связи2G/3G/LTE/NB-IoT, LoRa
Частота LoRa868 МГц (без лицензии)
Батарея800 дней (1 раз / 10 мин)
Аккумулятор400 дней (1 раз / 10 мин)
ВзрывозащитаEx
Класс защитыIP66 / IP67 / IP68
Рабочий диапазон−40°С…+60°С
Буфер при потере связидо 100 записей

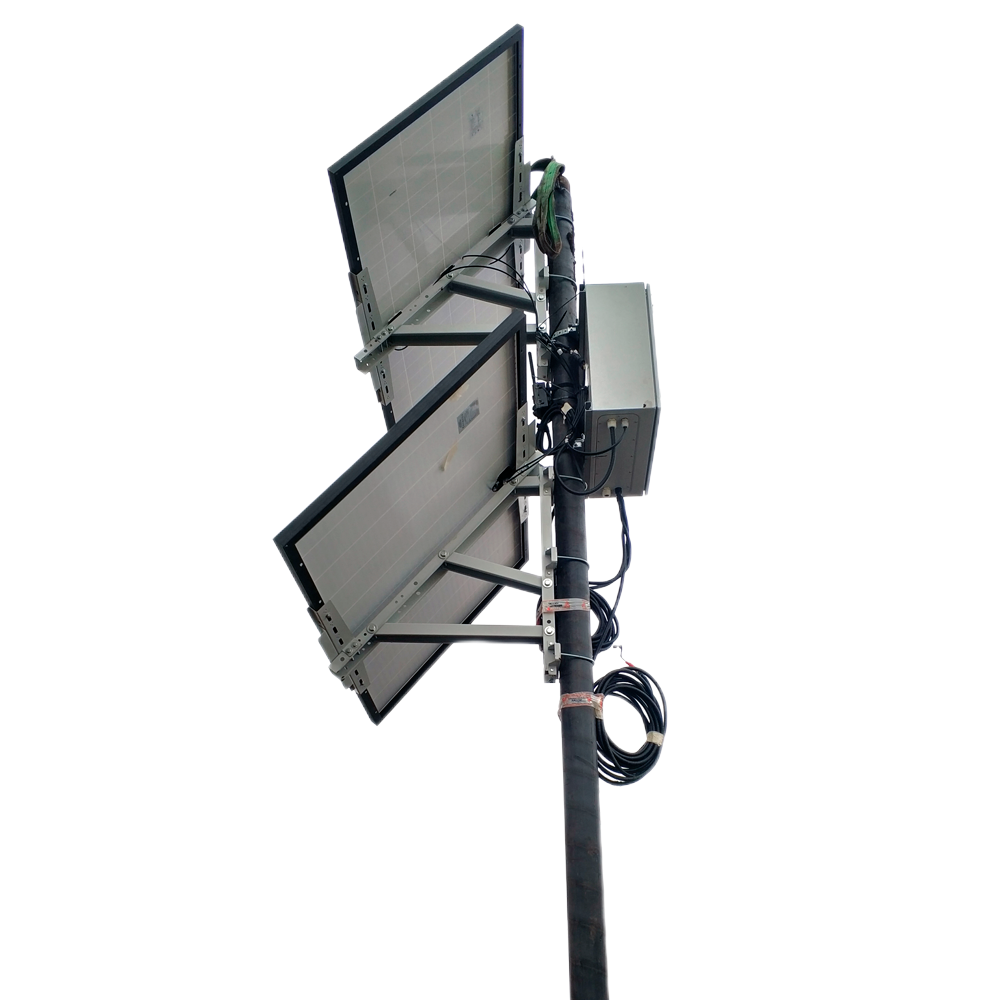

Шкаф телемеханики с солнечной панелью на объекте
Автономная станция

Шкаф ТМ Solar

Шкаф телемеханики с солнечной панелью

Полноценный автономный КП. Работает от солнечной энергии даже при световом дне менее 4 часов. Широкий спектр датчиков.

Solarпитание
IP65защита
1000записей буфер
Аналоговые входы4 изолированных (4–20 мА, Ex)
Дискретные входы8 (сухой контакт)
Управляющие выходы2 релейных (5А / 220В)
RS-4852 интерфейса
Каналы связи2G/3G/LTE/NB-IoT, радиосвязь
Класс защитыIP65
Рабочий диапазон−40°С…+60°С (исп. «Север»)
Буфер при потере связидо 1000 записей

* Количество панелей и ёмкость АКБ подбираются индивидуально.

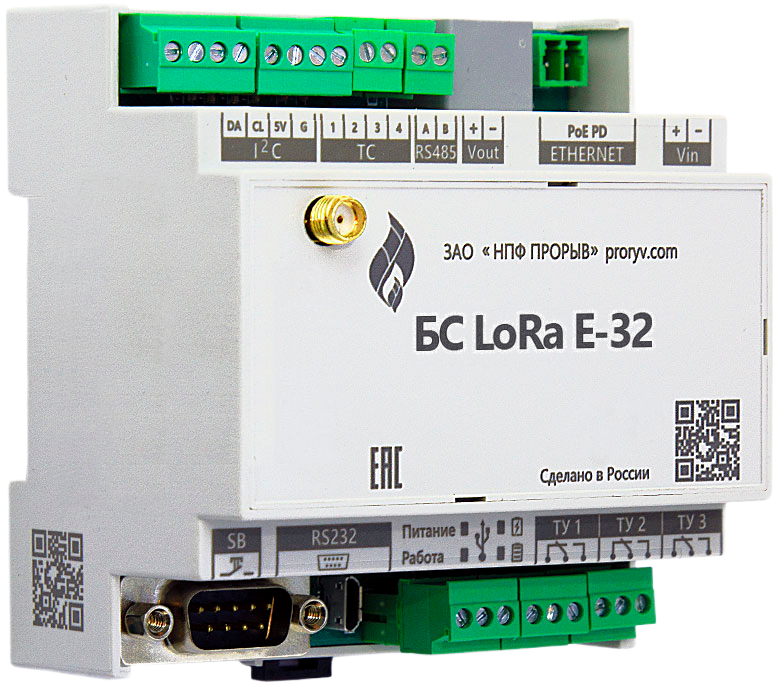

Базовая станция LoRa E-32
Базовая станция

БС LoRa E-32

Базовая станция LoRa Е-32

Концентратор беспроводной сети LoRa. Собирает данные с датчиков РИСТ в радиусе до 10 км, передаёт в систему по промышленным интерфейсам.

10 кмрадиус
868МГц LoRa
DINмонтаж
ИнтерфейсыRS-485 (Modbus RTU), Ethernet (Modbus TCP)
ОпциональноАналоговые выходы 4–20 мА
Частота LoRa868 МГц (без лицензии)
Питание12В DC
Класс защитыIP55
Рабочий диапазон−40°С…+60°С
Габариты87 × 90 × 58 мм
Массане более 0,3 кг
Опыт внедрения

Проверено в реальных условиях

Промышленная эксплуатация на объектах различных отраслей в самых суровых климатических условиях.

01
Нефтедобыча · Западная Сибирь

43 точки контроля

Оснащение напорных и сборных нефтепроводов датчиками давления с выводом информации в систему телемеханики. Полная автоматизация сбора данных.

  • 100% исправность оборудования за весь период
  • Отсутствие ложных срабатываний
  • Снижение затрат на мониторинг
02
Нефтегазовая компания · Крайний Север

6 типов датчиков одновременно

Опытно-промышленные испытания комплексной системы. Проверена работа с датчиками давления, температуры, ультразвукового толщиномера, детектора углеводородов и датчика движения.

  • Корректная работа со всеми типами датчиков
  • Устойчивая связь при слабом сигнале
  • Стабильная работа при коротком световом дне (менее 4 ч)
03
Нефтегазовая компания · ХМАО

С 24 часов до 15 минут

Внедрение комплексного мониторинга на трубопроводах месторождения. Кардинальное сокращение времени обнаружения аварийных ситуаций.

  • Снижение затрат на ручной обход на 40%
  • Интеграция с корпоративными системами
  • Стабильная работа при -40°С
04
Нефтедобыча · Поволжье

30 шкафов за один сезон

Масштабное оснащение промысловых трубопроводов нефтедобывающей компании автономными контролируемыми пунктами на базе Шкаф ТМ Solar. Все точки введены в эксплуатацию в течение одного полевого сезона.

  • 30 контролируемых пунктов телемеханики развёрнуто без прокладки линий электропитания
  • Единая диспетчерская картина по всем объектам
  • Сокращение времени реакции на аварийные события
05
Нефтегазовая компания · Поволжье

Первый выход РИСТ в поле

Опытно-промышленные испытания РИСТ на промысловых трубопроводах нефтегазовой компании. Устройства работали по сети GSM — монтаж прямо на фланцы без прокладки кабелей и земляных работ.

  • Подтверждена точность измерений давления в рабочих условиях
  • Устойчивая передача данных по GSM на всём полигоне
  • Быстрое развёртывание без остановки технологического процесса
Фото с объектов

Оборудование в деле

Реальные установки на нефтегазовых и газовых объектах — от Западной Сибири до Поволжья.

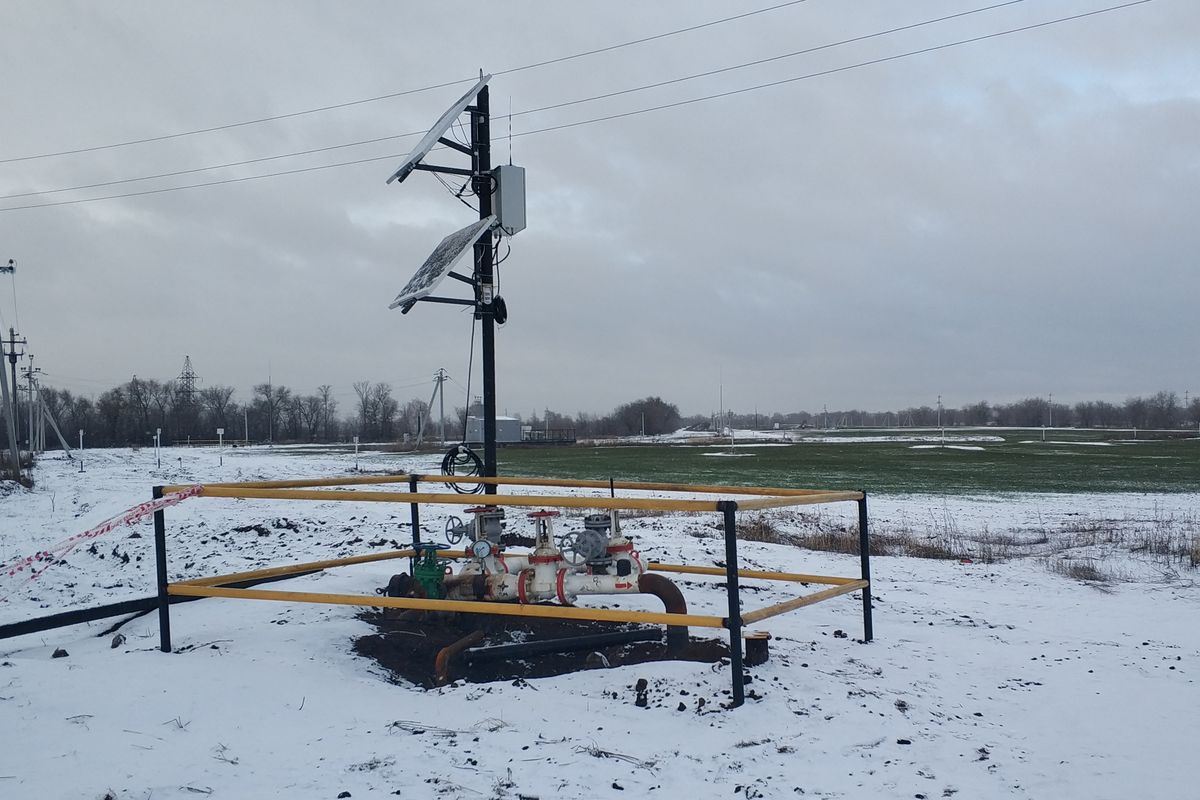

Шкаф ТМ Solar на нефтяном объекте, Западная Сибирь

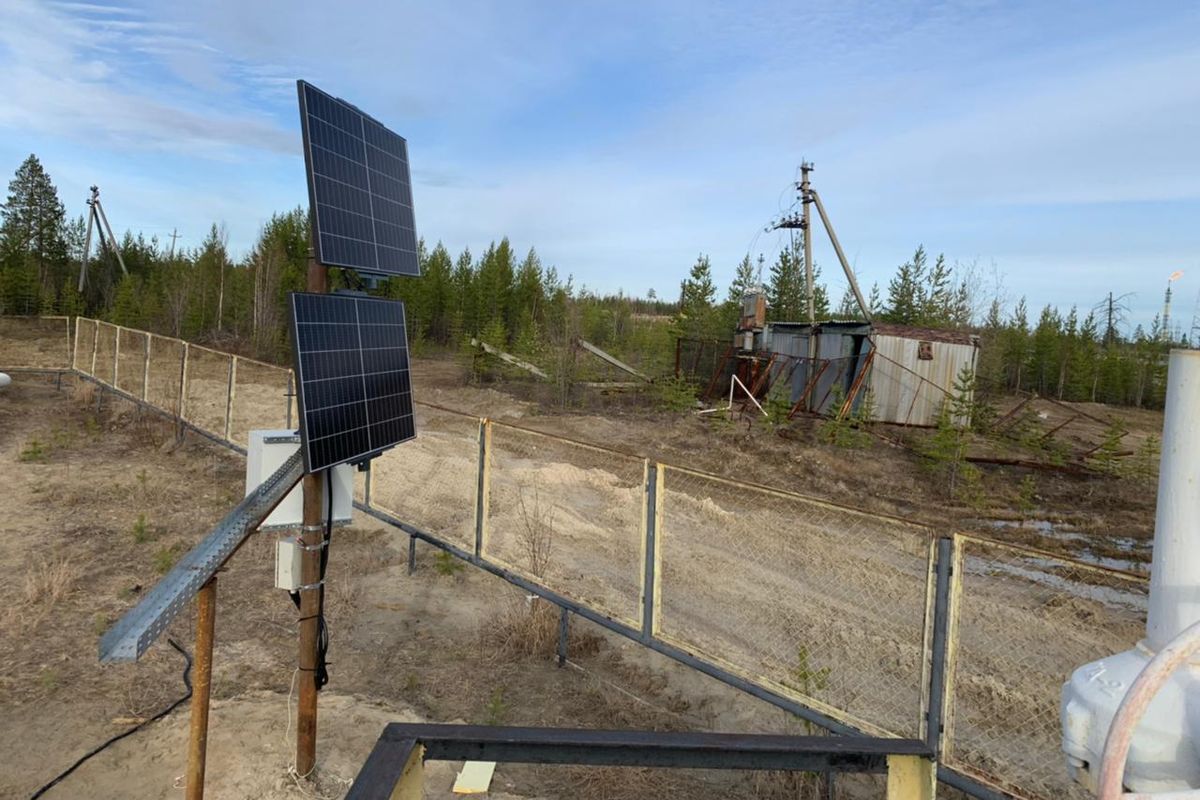

КП мониторинга на газовом объекте, зима

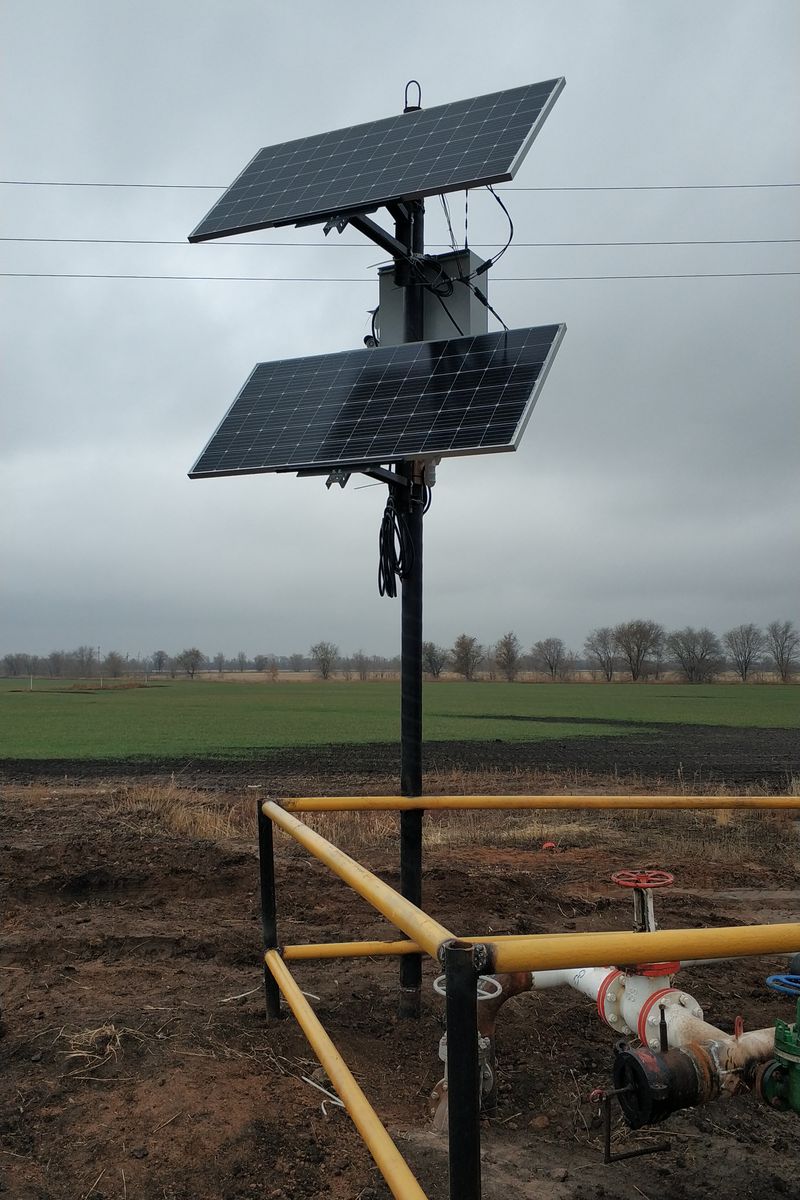

Шкаф ТМ Solar, вид крупным планом

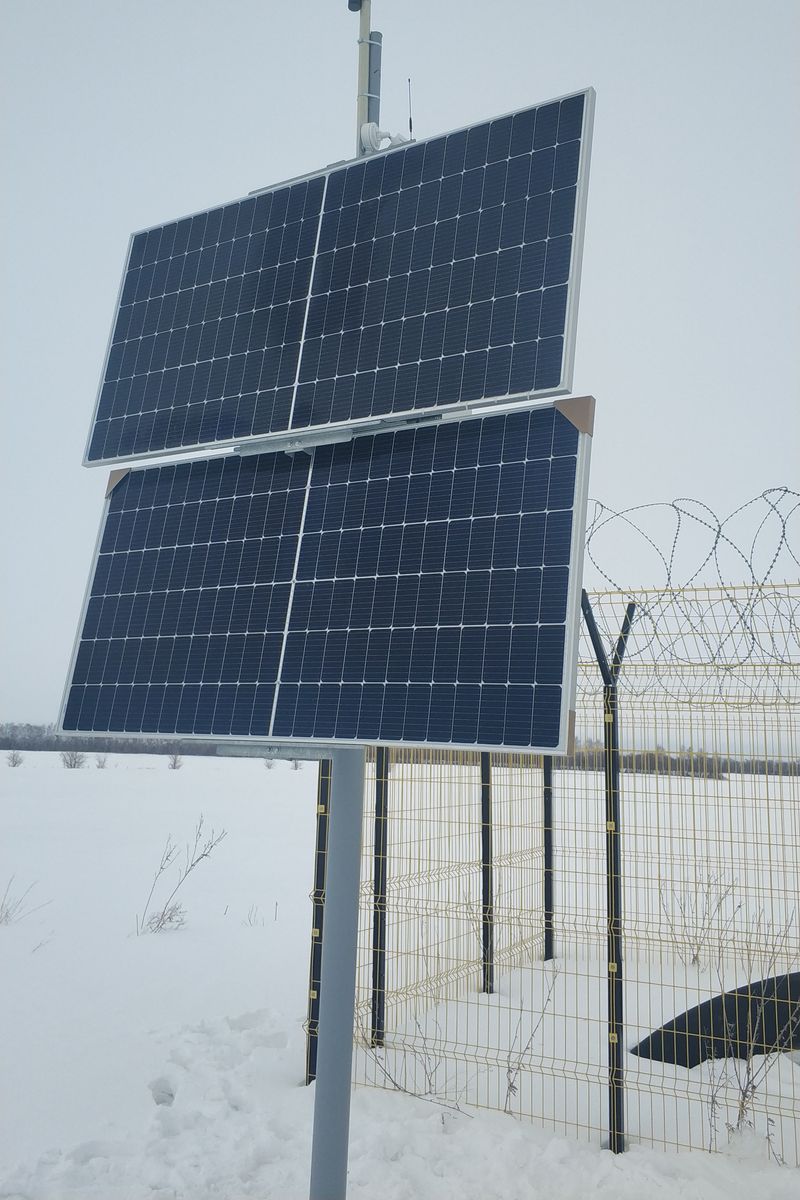

Монтаж Шкафа ТМ Solar, вид сбоку

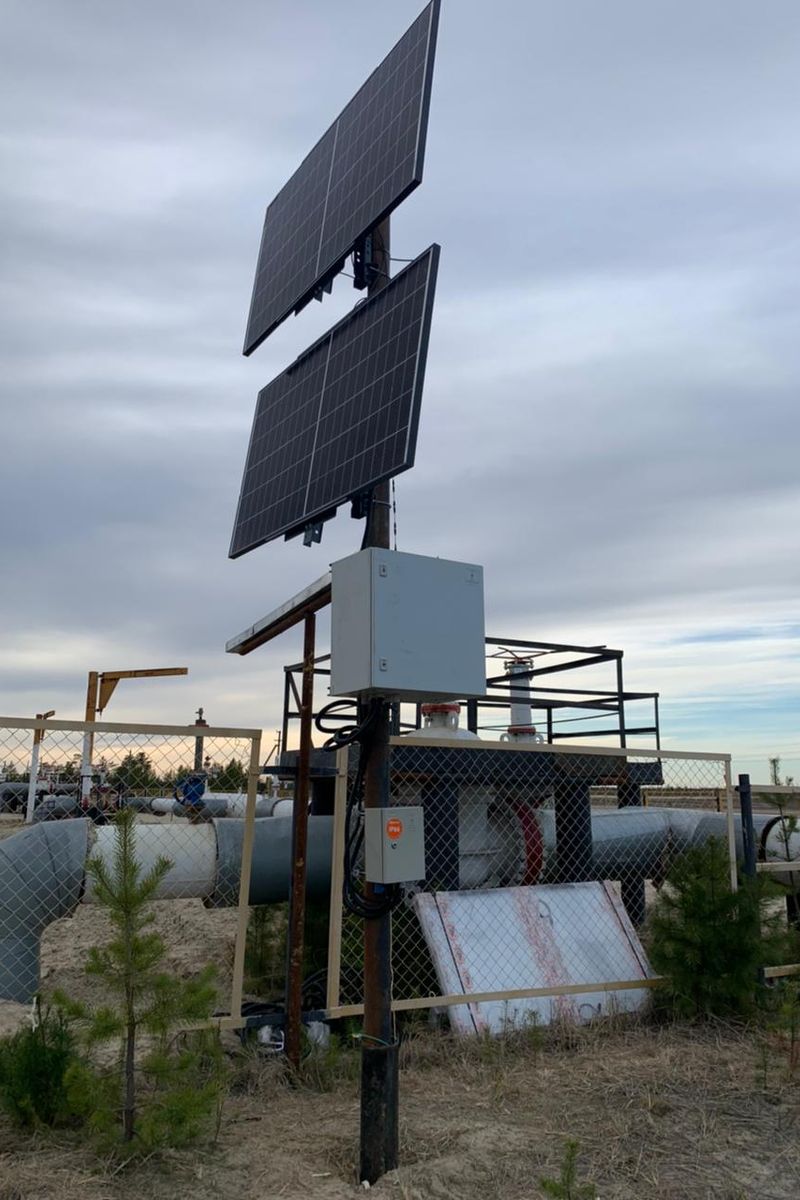

Монтаж оборудования на трубопроводе

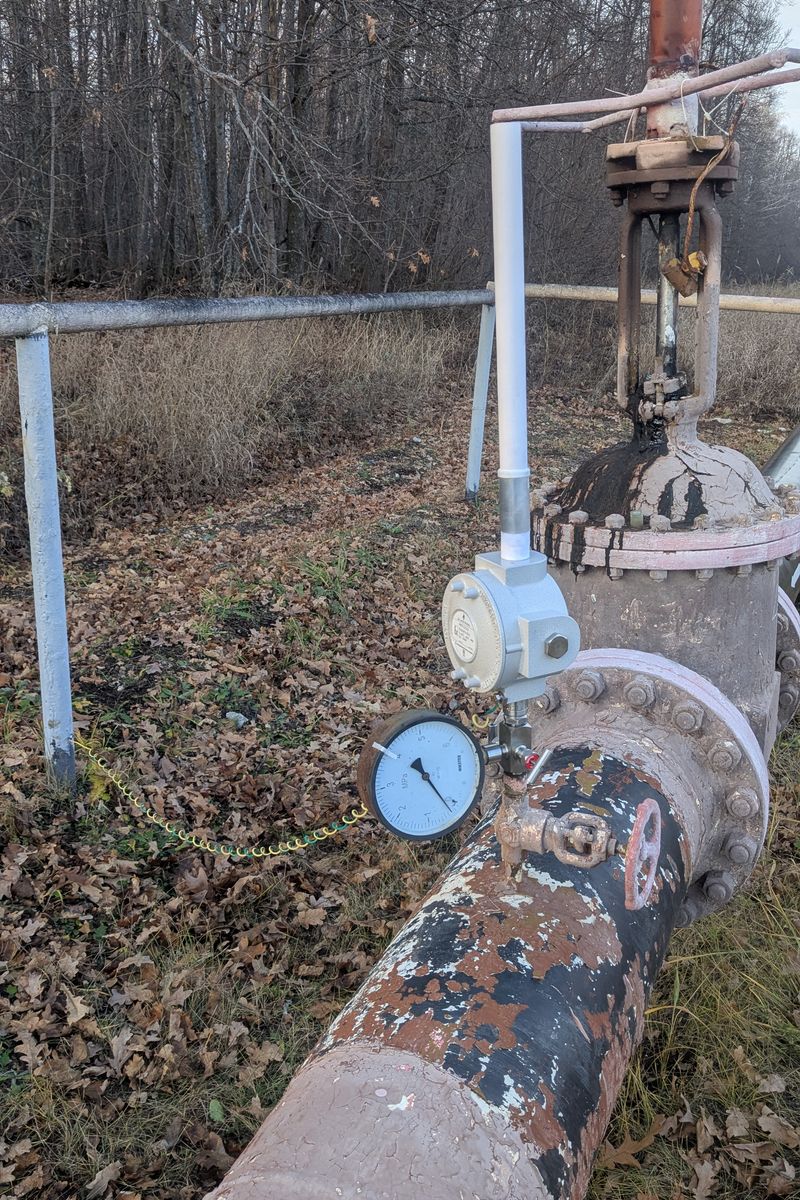

Шкаф ТМ Solar, Поволжье

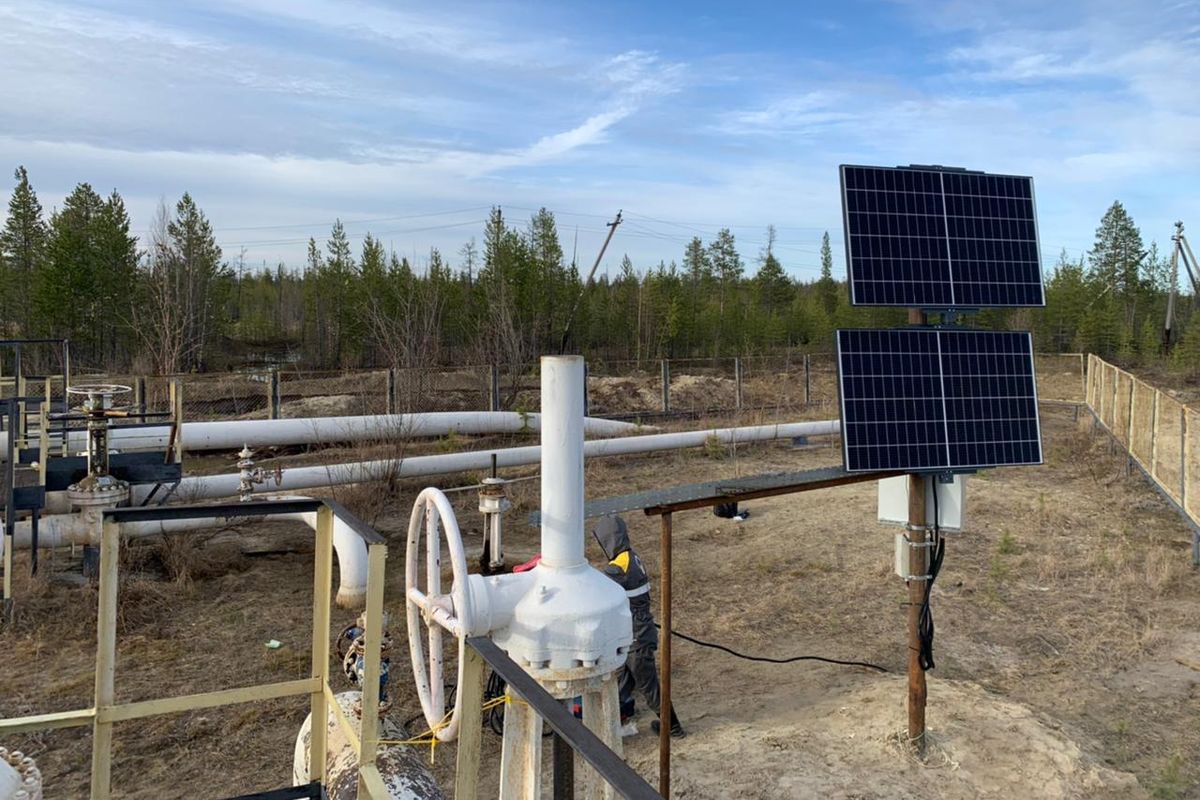

Солнечные панели Шкафа ТМ Solar

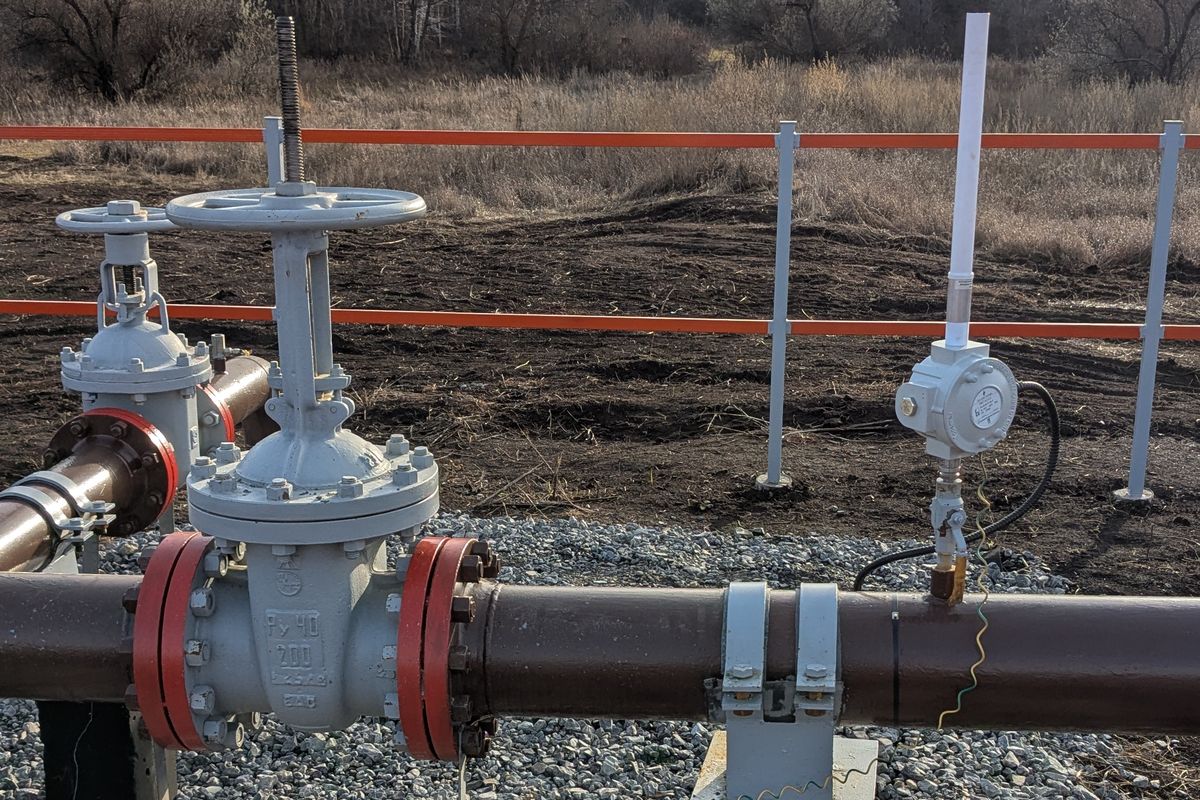

РИСТ на трубопроводе с задвижкой

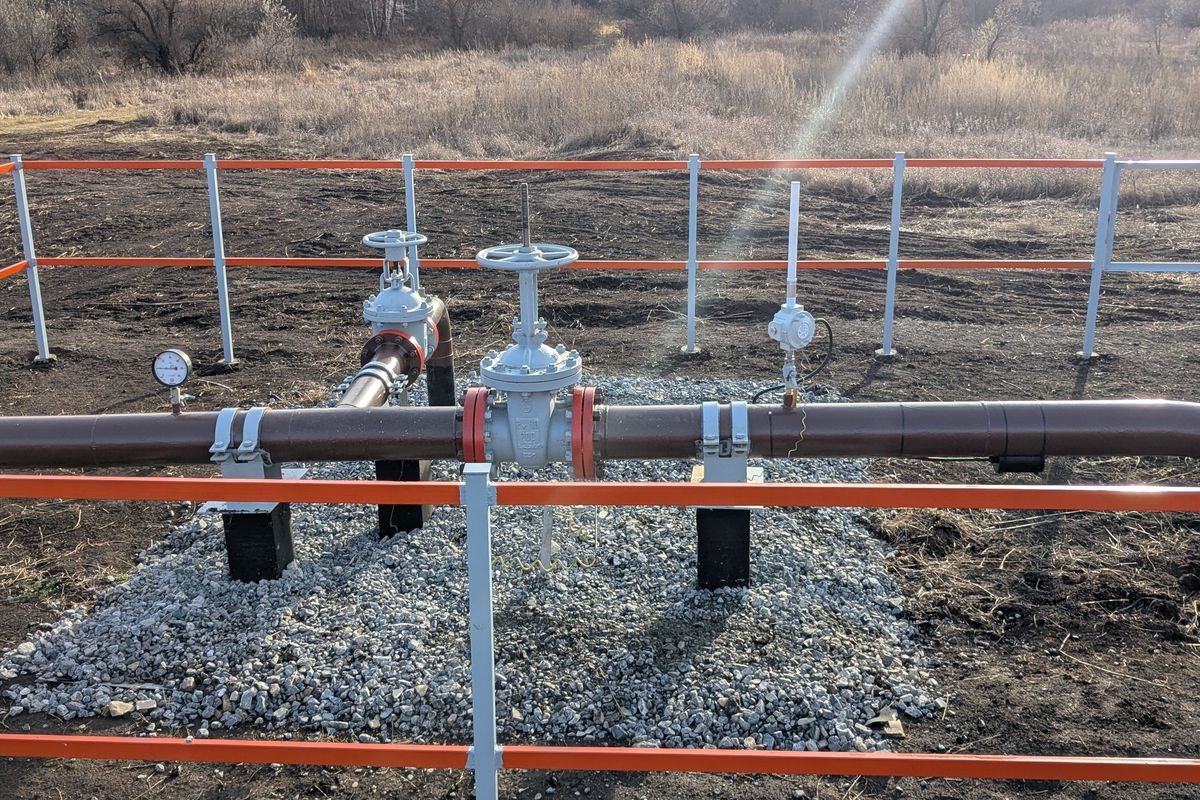

Трубопроводный узел с запорной арматурой

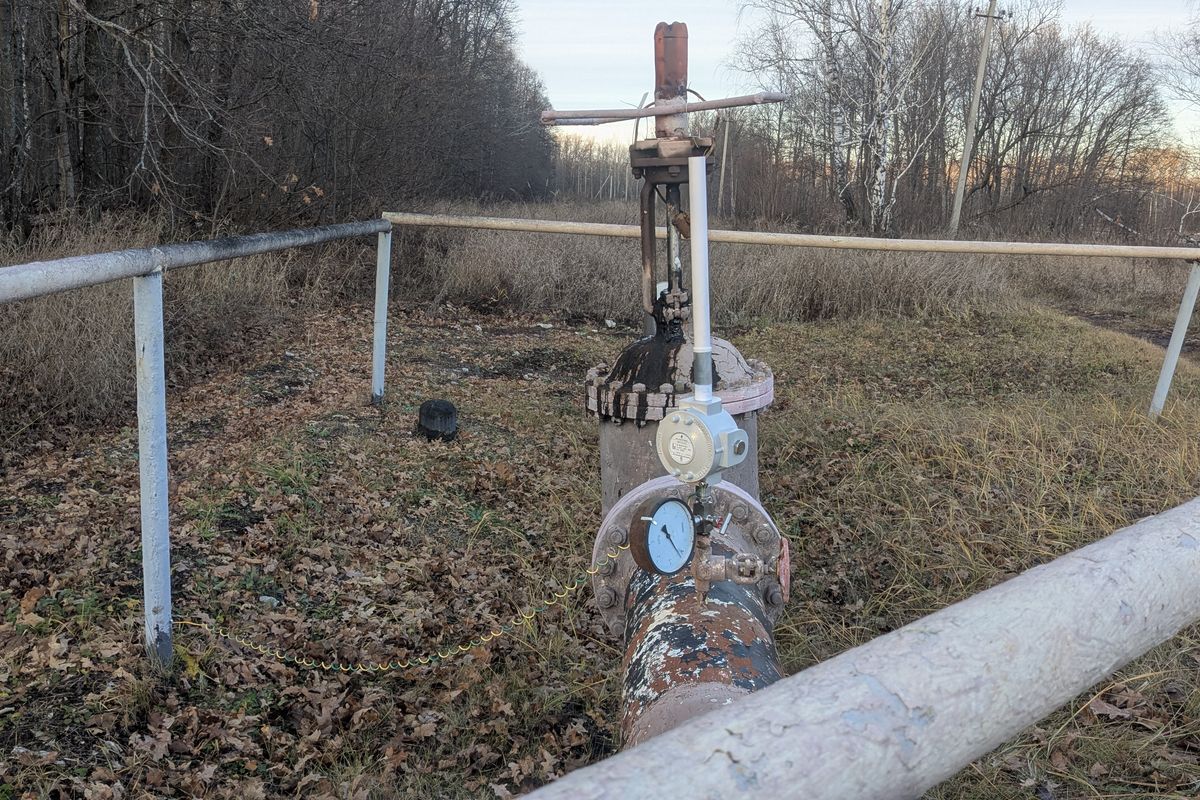

Датчик давления на трубопроводе

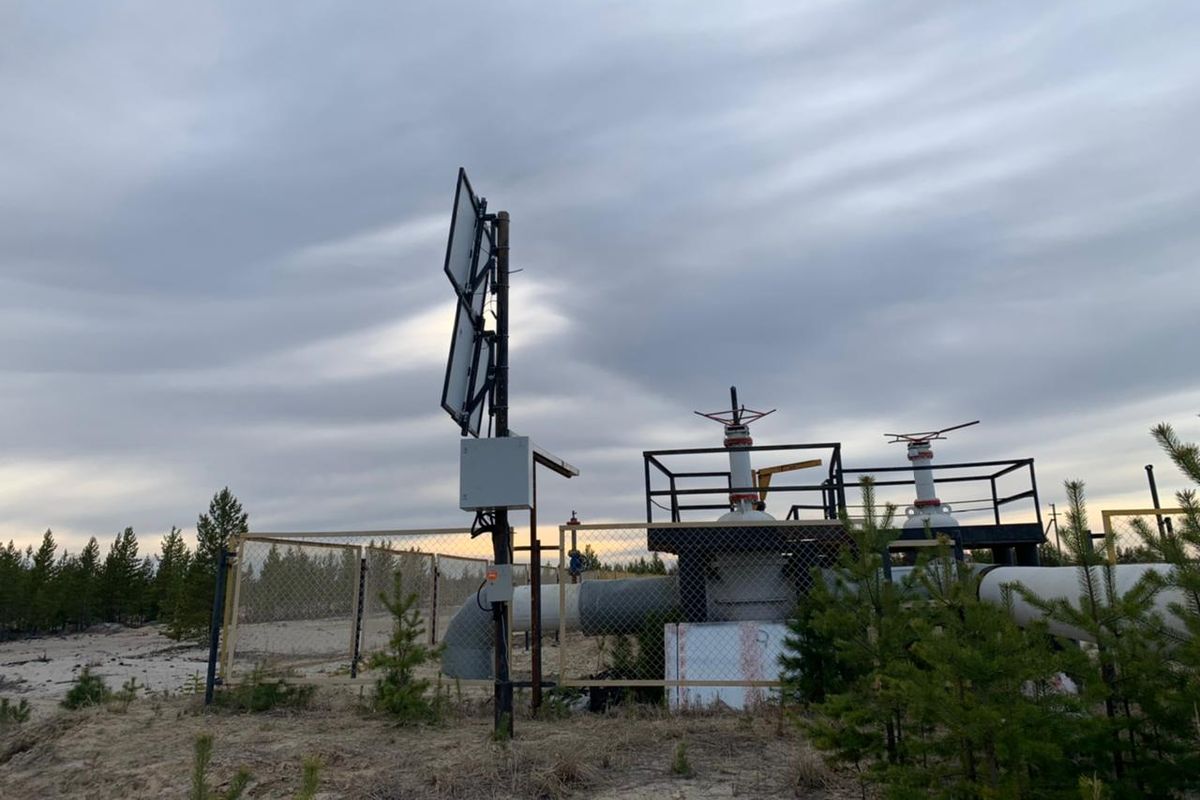

Объект мониторинга трубопровода
× ‹ ›
Качество и безопасность

Метрология, взрывозащита и сертификация

Продукция соответствует требованиям промышленной безопасности и метрологическим стандартам. Можно применять во взрывоопасных зонах и использовать в государственных реестрах.

ISO 9001:2015
Система менеджмента качества
Сертифицированные процессы разработки и производства оборудования.
ISO 14001:2015 · OHSAS 18001:2007
Экология и охрана труда
Экологический менеджмент и промышленная безопасность на всех этапах производства.
Ex
ГОСТ IECEx / ATEX
Взрывозащита Ex
РИСТ имеет взрывозащищённое исполнение для применения во взрывоопасных зонах нефтегазовых объектов.
Госреестр средств измерений
Метрологическая аттестация
Свидетельство об утверждении типа средств измерений. Допуск к применению на объектах государственного метрологического контроля.
Реестр Минцифры РФ
Отечественное ПО
«АПК Телескоп+» включён в реестр российского программного обеспечения (рег. №1264). Квалификация для госзакупок.
IP65 / IP66 / IP67 / IP68
Защита от пыли и влаги
Полная защита от пыли и влаги для работы на открытых объектах при любых погодных условиях.
Информационная безопасность

Безопасность и защита данных

Система разработана с соблюдением требований российского законодательства в области защиты информации и персональных данных.

Шифрование передачи данных
Все данные между устройством и сервером передаются по зашифрованному каналу. Перехват и подмена данных исключены.
ГОСТ Р 34.12-2015 · 149-ФЗ «Об информации»
Хранение данных в России
Серверы и базы данных расположены исключительно на территории Российской Федерации.
152-ФЗ «О персональных данных», ст. 18.1 · ПП РФ № 1119
Разграничение доступа по ролям
Ролевая модель: оператор, диспетчер, администратор. Каждый видит только данные, разрешённые его ролью.
ГОСТ Р ИСО/МЭК 27001-2021
Журнал аудита событий
Все действия пользователей и изменения параметров фиксируются с временными метками. Полная история для расследования инцидентов.
187-ФЗ «О безопасности КИИ»
Соответствие требованиям КИИ
Система учитывает требования к объектам критической информационной инфраструктуры для клиентов из нефтегазовой отрасли и ЖКХ.
187-ФЗ «О безопасности критической информационной инфраструктуры РФ»
Конфиденциальность данных клиента
Телеметрия и данные объектов мониторинга не передаются третьим лицам. Обрабатываются исключительно в рамках договора.
152-ФЗ · Политика конфиденциальности →
Опытно-промышленные испытания

Попробуйте
перед покупкой

Проведём опытно-промышленные испытания на вашем объекте — оцените систему в реальных условиях до принятия решения о закупке.

Запросить ОПИ

Срок ОПИ — от 1 до 12 месяцев. Оборудование предоставляется на время испытаний.

1
Обследование объекта
Определяем точки контроля, выбираем конфигурацию оборудования и каналы связи под ваши условия.
2
Монтаж и запуск
Устанавливаем датчики, подключаем к облачной платформе. Данные появляются в браузере в течение получаса.
3
Оценка результатов
Полный доступ ко всем функциям на весь период ОПИ. По итогам — технический отчёт и коммерческое предложение.
Связаться с нами

Расскажите о вашем объекте

Подберём оптимальное решение под ваши условия и подготовим коммерческое предложение.

+7 (495) 556-66-03 proryv@proryv.com www.proryv.com

Ответим в течение рабочего дня. Конфиденциальность гарантируем.

Заявка отправлена!

Мы свяжемся с вами в течение рабочего дня.
